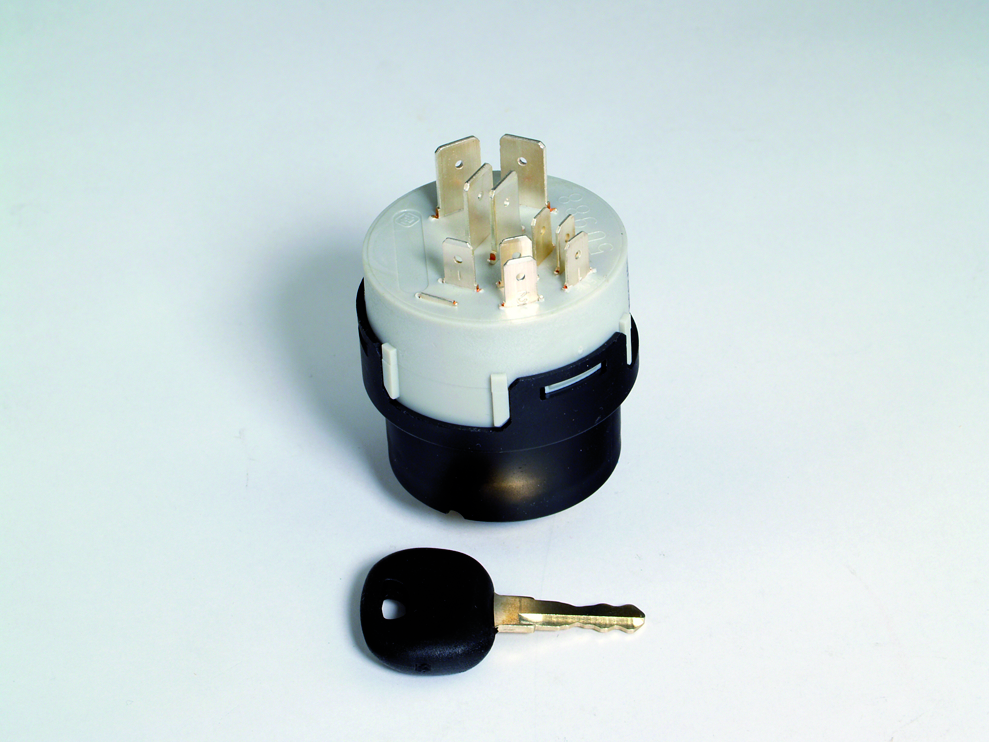

Produktbeschreibung
Zü,ndschloss Hatz
Technische Daten
10 Anschlü,sse
 , 5 Positionen
Erklä,rung der Schaltfunktionen
A = Lichtmaschine
B = Baterie
G = Masse
I , = Zü,ndung
M = Magnetzü,ndung
L = Licht
R = Gleichrichter
S = Magnetschalter
S1= Schalter Elektrokupplung
S2 = Neutralschalter Getriebe
X = Gleichrichrter Generator
passend fü,r
Hatz
1D41, 1D50, 1D81, 1D90, 1D90V, 1D90W, 2G40, 2L41C, 2M41, 3L41C, 3M41, 4L41C/K, 4M41
Ersetzt die Org.-Nr.
Hatz 50276502, 502 765 02
