Produktbeschreibung

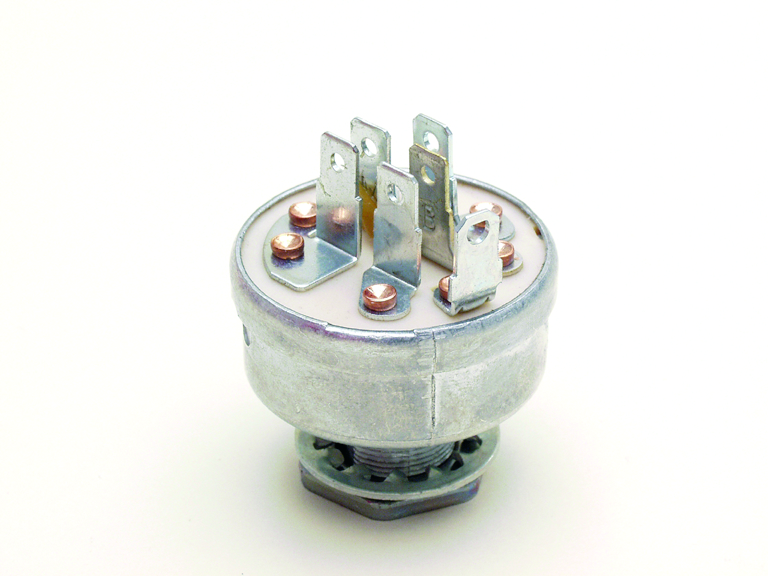

Zü,ndschloss
Technische Daten
6 Anschlü,sse
3 Positionen
Erklä,rung der Schaltfunktionen
A = Lichtmaschine
B = Baterie
G = Masse
I , = Zü,ndung
M = Magnetzü,ndung
L = Licht
R = Gleichrichter
S = Magnetschalter
S1= Schalter Elektrokupplung
S2 = Neutralschalter Getriebe
X = Gleichrichrter Generator
passend fü,r
Bobcat, Briggs+Stratton, Husqvarna, MTD, Simplicity
Ersetzt die Org.-Nr.
Bobcat 672318
Briggs + Stratton 493625, 692318
Husqvarna 539 10 17-10
MTD 725-1396, 925-1396, 925-1396P
Simplicity 1679006, 1686734
Produktbeschreibung
Zündschloss
Technische Daten
6 Anschlüsse
3 Positionen
Erklärung der Schaltfunktionen
A = Lichtmaschine
B = Baterie
G = Masse
I , = Zündung
M = Magnetzündung
L = Licht
R = Gleichrichter
S = Magnetschalter
S1= Schalter Elektrokupplung
S2 = Neutralschalter Getriebe
X = Gleichrichrter Generator
passend für
Bobcat, Briggs+Stratton, Husqvarna, MTD, Simplicity
Ersetzt die Org.-Nr.
Bobcat 672318
Briggs + Stratton 493625, 692318
Husqvarna 539 10 17-10
MTD 725-1396, 925-1396, 925-1396P
